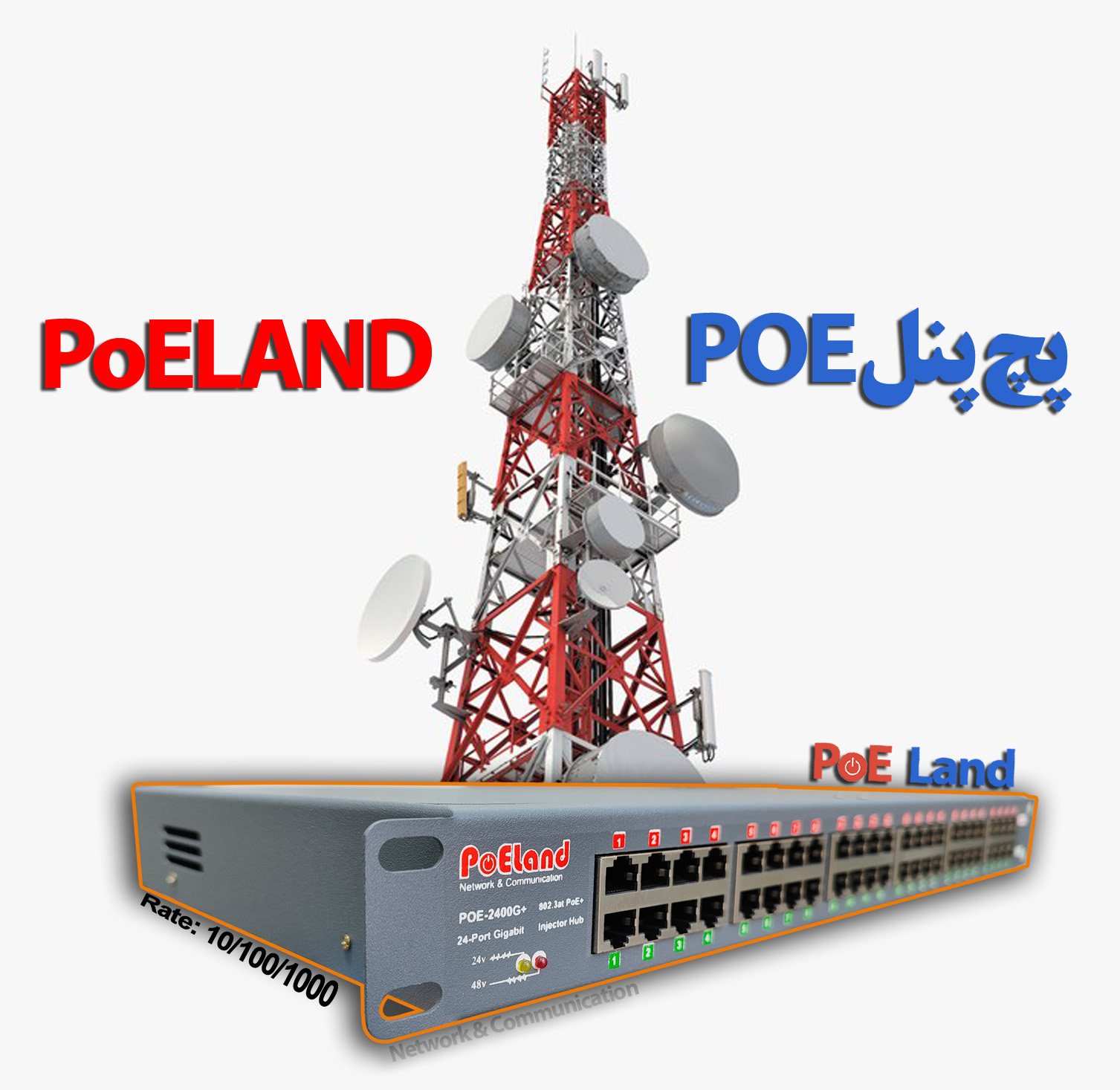

پچ پنل PoE مدیریتی ۲۴ پورت گیگابیت +PoELAND-2400GM با پاور داخلی

پچ پنل PoE مدیریتی ۲۴ پورت گیگابیت مدل +PoELAND-2400GM یک راهکار حرفه‌ای برای تأمین برق و انتقال داده در شبکه‌های سازمانی، سیستم‌های نظارت تصویری و زیرساخت‌های مخابراتی است. این دستگاه با برخورداری از ۲۴ پورت ورودی دیتا، ۲۴ پورت خروجی PoE، رابط مدیریت تحت وب و منبع تغذیه داخلی، امکان تغذیه و مدیریت متمرکز تجهیزات شبکه را در یک فضای رکمونت فراهم می‌کند. اگر برای راه‌اندازی تعداد زیادی دوربین مداربسته تحت شبکه، رادیوهای وایرلس، اکسس پوینت یا سایر تجهیزات شبکه به یک پچ پنل PoE مدیریتی ۲۴ پورت گیگابیت نیاز دارید، مدل +PoELAND-2400GM می‌تواند گزینه‌ای کاربردی برای کاهش تعداد اینجکتورهای مجزا، مرتب‌سازی کابل‌کشی و ساده‌تر کردن مدیریت تجهیزات باشد.

پچ‌پنل PoE مدیریتی؛ راهکاری هوشمند برای پاپ‌سایت‌ها

این تجهیز تخصصی برای مدیریت از راه دور رادیوهای وایرلس میکروتیک طراحی شده است. با قابلیت قطع و وصل جریان برق PoE هر پورت از راه دور، امکان ری‌استت و برطرف‌کردن هنگی تجهیزات در پاپ‌سایت‌های دوردست فراهم شده و از اعزام نیروهای فنی و اتلاف وقت جلوگیری می‌کند.

این محصول با طراحی رکمونت ۱U و قابلیت سفارش با خروجی ۲۴ یا ۴۸ ولت DC، متناسب با نیاز پروژه‌های مختلف قابل انتخاب است. برای مشاوره بیشتر می توانید با بخش فنی یا فروش ارتباط بگیرید.

پچ پنل PoE مدیریتی +PoELAND-2400GM چه کاربردی دارد؟

پچ پنل PoE مدل +PoELAND-2400GM از نوع PoE Injector Hub است. این دستگاه بین سوئیچ شبکه و تجهیزات مصرف‌کننده قرار می‌گیرد و برق موردنیاز تجهیزات را از طریق کابل شبکه به آن‌ها می‌رساند. در این ساختار، سوئیچ شبکه وظیفه پردازش و انتقال اطلاعات را بر عهده دارد و پچ پنل PoE برق موردنیاز تجهیزات سازگار را به مسیر شبکه اضافه می‌کند. به همین دلیل، برای استفاده از این محصول لزوماً نیازی به تعویض سوئیچ فعلی شبکه با یک سوئیچ PoE ندارید. این راهکار به‌ویژه در شبکه‌هایی مفید است که از قبل زیرساخت سوئیچینگ دارند و می‌خواهند بدون تغییر اساسی تجهیزات موجود، قابلیت تأمین برق از طریق کابل شبکه را به آن اضافه کنند.

مدیریت تحت وب؛ کنترل متمرکز تجهیزات شبکه

یکی از مهم‌ترین ویژگی‌های پچ پنل PoE مدیریتی ۲۴ پورت +PoELAND-2400GM، امکان مدیریت تجهیزات از طریق رابط مدیریتی تحت وب است. این قابلیت به مدیر شبکه کمک می‌کند وضعیت تغذیه تجهیزات متصل را بررسی کند و بدون مراجعه فیزیکی به محل نصب، برخی عملیات مدیریتی را انجام دهد. قابلیت‌های مدیریتی دستگاه، مطابق امکانات پیاده‌سازی‌شده در نسخه محصول، شامل موارد زیر است:

• نمایش وضعیت ولتاژ و جریان: بررسی مقادیر الکتریکی قابل مشاهده در رابط مدیریت.
• کنترل روشن و خاموش شدن پورت‌ها: مدیریت تغذیه تجهیزات متصل از طریق پورت‌های قابل‌کنترل.
• راه‌اندازی مجدد تجهیزات: قطع و وصل تغذیه پورت برای راه‌اندازی مجدد تجهیزات سازگار، در صورت پشتیبانی نرم‌افزار دستگاه.
• مدیریت متمرکز: کاهش نیاز به مراجعه حضوری برای بررسی یا بازیابی عملکرد تجهیزات نصب‌شده در رک‌ها و سایت‌های شبکه.

این قابلیت‌ها در شبکه‌های دارای تعداد زیادی تجهیزات بی‌سیم، دوربین یا تجهیزات نصب‌شده در نقاط دور از دسترس، می‌توانند زمان عیب‌یابی و هزینه نگهداری را کاهش دهند.

۲۴ پورت PoE گیگابیت با انتقال داده ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه

پچ پنل PoE گیگابیتی +PoELAND-2400GM برای شبکه‌هایی طراحی شده است که علاوه بر تأمین برق، به ارتباط اترنت گیگابیتی نیاز دارند. پورت‌های شبکه این دستگاه از سرعت‌های ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه پشتیبانی می‌کنند. بنابراین، در صورت پشتیبانی سایر اجزای مسیر شبکه، می‌توان از آن برای اتصال تجهیزاتی استفاده کرد که به ارتباط گیگابیتی نیاز دارند؛ از جمله رادیوهای وایرلس، اکسس پوینت‌ها، دوربین‌های تحت شبکه و سایر تجهیزات اترنت.

ساختار ۴۸ پورت RJ45

در پنل جلویی دستگاه، ۴۸ پورت شبکه RJ45 در دو بخش مجزا قرار گرفته‌اند:

• ۲۴ پورت Data Input: برای اتصال به خروجی سوئیچ شبکه و دریافت اطلاعات.
• ۲۴ پورت PoE Output: برای انتقال هم‌زمان داده و برق به تجهیزات مصرف‌کننده.

این تفکیک باعث می‌شود مسیر ورودی اطلاعات و مسیر خروجی برق و داده به تجهیزات به‌صورت منظم و قابل‌تشخیص در رک پیاده‌سازی شود. توجه داشته باشید که این دستگاه یک اینجکتور هاب PoE است و به‌تنهایی جایگزین سوئیچ شبکه نیست؛ برای انتقال اطلاعات، باید ورودی‌های دیتا به سوئیچ یا زیرساخت شبکه متصل شوند.

منبع تغذیه داخلی؛ کاهش تجهیزات جانبی در رک

مدل +PoELAND-2400GM با منبع تغذیه داخلی برند مین ول (Mean Well) عرضه می‌شود و برای استفاده معمول نیازی به تهیه پاور خارجی مجزا ندارد. بر اساس مشخصات اعلام‌شده، نسخه پایه دستگاه دارای منبع تغذیه با خروجی ۲۴ ولت DC و جریان ۲۵ آمپر است. همچنین امکان سفارش نسخه مجهز به منبع تغذیه ۴۸ ولت DC، متناسب با نیاز پروژه و تأیید مشخصات سفارش، وجود دارد. انتخاب ولتاژ مناسب اهمیت زیادی دارد؛ زیرا ولتاژ خروجی پچ پنل باید با محدوده ولتاژ ورودی تجهیزات مصرف‌کننده سازگار باشد. برای مثال، برخی رادیوهای وایرلس از تغذیه ۲۴ ولت استفاده می‌کنند، درحالی‌که بسیاری از تجهیزات PoE استاندارد به ولتاژ و روش تغذیه مشخصی نیاز دارند. نکته مهم: ولتاژ خروجی ۲۴ یا ۴۸ ولت به‌تنهایی تضمین‌کننده سازگاری با استاندارد IEEE 802.3af/at نیست. پیش از اتصال تجهیزات، نوع PoE دستگاه، قطبیت و پین‌های تغذیه و محدوده ولتاژ موردنیاز مصرف‌کننده را بررسی کنید.

توان خروجی پورت‌ها و انتخاب منبع تغذیه مناسب

حداکثر توان اعلام‌شده برای هر پورت این مدل، ۳۰ وات است؛ بااین‌حال، توان قابل استفاده هم‌زمان در تمام پورت‌ها به ظرفیت واقعی منبع تغذیه داخلی، مدار توزیع توان و محدودیت‌های طراحی دستگاه بستگی دارد. برای مثال، اگر ۲۴ تجهیز هرکدام به ۳۰ وات توان نیاز داشته باشند، مجموع توان موردنیاز آن‌ها برابر با ۷۲۰ وات خواهد بود. بنابراین، برای پروژه‌هایی که قرار است همه ۲۴ پورت به‌صورت هم‌زمان و با بار بالا استفاده شوند، لازم است ظرفیت توان کل دستگاه و نسخه منبع تغذیه پیش از خرید بررسی شود. انتخاب منبع تغذیه متناسب با مجموع مصرف تجهیزات، به عملکرد پایدارتر شبکه کمک می‌کند.

طراحی رکمونت ۱U برای نصب در رک شبکه

پچ پنل PoE مدیریتی +PoELAND-2400GM با طراحی رکمونت و ارتفاع ۱U، برای نصب در رک‌های استاندارد شبکه مناسب است. این ساختار به یکپارچه‌سازی تجهیزات تغذیه و کابل‌کشی در فضای محدود کمک می‌کند و امکان سازمان‌دهی بهتر اتصالات شبکه را فراهم می‌سازد. با استفاده از یک اینجکتور هاب ۲۴ پورتی، می‌توان تعداد زیادی از اتصالات تغذیه را در یک نقطه متمرکز کرد و به‌جای استفاده از تعداد زیادی آداپتور یا اینجکتور تک‌پورت، مدیریت تجهیزات را در داخل رک ساده‌تر کرد.

کاربردهای پچ پنل PoE مدیریتی ۲۴ پورت

پچ پنل PoE گیگابیتی +PoELAND-2400GM برای پروژه‌هایی مناسب است که به تعداد زیادی اتصال شبکه همراه با تغذیه PoE نیاز دارند. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• شبکه‌های سروگو (Servco) و اف سی پی (FCP): تغذیه رادیوهای وایرلس و تجهیزات ارتباطی سازگار با ولتاژ خروجی دستگاه.
• سیستم‌های نظارت تصویری: تأمین برق دوربین‌های تحت شبکه سازگار با نوع تغذیه پچ پنل.
• شبکه‌های سازمانی: تغذیه اکسس پوینت‌ها و سایر تجهیزات شبکه در ساختمان‌ها و مراکز تجاری.
• سیستم‌های تلفنی VoIP: استفاده برای تلفن‌های تحت شبکه سازگار با ولتاژ و روش تغذیه خروجی.
• زیرساخت‌های توزیع‌شده: مدیریت متمرکز تجهیزات در رک‌های مخابراتی و سایت‌هایی که دسترسی فیزیکی به آن‌ها دشوار است.

پیش از اتصال هر تجهیز، مشخصات ولتاژ، توان مصرفی و استاندارد تغذیه آن را با مشخصات نسخه سفارش‌داده‌شده پچ پنل تطبیق دهید.

مشخصات فنی پچ پنل PoE مدیریتی +PoELAND-2400GM

مشخصه	توضیحات
برند	PoELAND
مدل	+PoELAND-2400GM
نوع محصول	پچ پنل مدیریتی / PoE Injector Hub
تعداد ورودی دیتا	۲۴ پورت
تعداد خروجی PoE	۲۴ پورت
تعداد کل پورت‌های RJ45	۴۸ پورت
سرعت شبکه	۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه
رابط مدیریت	تحت وب
امکانات مدیریتی	مشاهده مقادیر ولتاژ و جریان و کنترل تغذیه پورت‌ها
منبع تغذیه داخلی نسخه پایه	۲۴ ولت DC، ۲۵ آمپر برند مینول
گزینه سفارشی منبع تغذیه	۴۸ ولت DC، مطابق سفارش و تأیید مشخصات
حداکثر توان  هر پورت	۳۰ وات
نصب	رکمونت ۱U
عرض استاندارد رک	۱۹ اینچ
ابعاد	۴۴٫۵ × ۳۷ × ۴٫۴ سانتی‌متر
برق ورودی	۲۲۰ ولت AC
محدوده دمای کاری	20- تا 85+ درجه سانتی‌گراد
حفاظت خروجی	فیوز ریست‌شونده برای هر پورت



چرا پچ پنل PoE مدیریتی PoELAND را انتخاب کنیم؟

در شبکه‌های متوسط و بزرگ، انتخاب یک راهکار متمرکز برای تأمین برق تجهیزات می‌تواند به کاهش پیچیدگی کابل‌کشی، ساده‌تر شدن نگهداری و مدیریت بهتر مصرف برق کمک کند. مدل +PoELAND-2400GM با ترکیب ۲۴ خروجی PoE، ورودی‌های دیتای گیگابیتی، رابط مدیریت تحت وب و منبع تغذیه داخلی، برای پروژه‌هایی طراحی شده است که به مدیریت متمرکز تجهیزات شبکه نیاز دارند. قابلیت سفارش ولتاژ خروجی متناسب با نیاز پروژه نیز به انتخاب نسخه مناسب برای تجهیزات سازگار کمک می‌کند. برای انتخاب صحیح، کافی است تعداد تجهیزات، ولتاژ ورودی، توان مصرفی هر دستگاه و امکانات مدیریتی موردنیاز خود را مشخص کنید. اگر قصد ارتقای شبکه موجود را دارید و نمی‌خواهید سوئیچ فعلی را با سوئیچ PoE جایگزین کنید، پچ پنل PoE مدیریتی +PoELAND-2400GM می‌تواند یکی از گزینه‌های بررسی برای توسعه زیرساخت باشد.

پرسش‌های متداول درباره پچ پنل PoE مدیریتی ۲۴ پورت

۱. پچ پنل PoE مدیریتی +PoELAND-2400GM چه تفاوتی با پچ پنل PoE معمولی دارد؟

این مدل علاوه بر تزریق برق و انتقال داده، دارای رابط مدیریت تحت وب است که امکان مشاهده برخی اطلاعات الکتریکی و کنترل تغذیه پورت‌ها را فراهم می‌کند. امکانات دقیق به نسخه سخت‌افزار و نرم‌افزار دستگاه بستگی دارد.

۲. آیا برای استفاده از این پچ پنل باید سوئیچ PoE داشته باشیم؟

خیر. این دستگاه از نوع PoE Injector Hub است و می‌تواند بین سوئیچ معمولی شبکه و تجهیزات مصرف‌کننده قرار گیرد. برای انتقال داده، پورت‌های ورودی دستگاه باید به سوئیچ شبکه متصل شوند.

۳. آیا این پچ پنل از خروجی ۲۴ و ۴۸ ولت پشتیبانی می‌کند؟

امکان سفارش دستگاه با خروجی ۲۴ یا ۴۸ ولت DC اعلام شده است. ولتاژ مناسب باید هنگام سفارش مشخص شود و نسخه منبع تغذیه و مدار خروجی متناسب با آن انتخاب شود. می توانید با بخش فروش یا پشتیبانی جهت دریافت مشاوره تماس بگیرید.

۴. آیا هر ۲۴ پورت می‌توانند هم‌زمان ۳۰ وات توان ارائه دهند؟

حداکثر توان اعلام‌شده برای هر پورت ۳۰ وات است؛ اما امکان تأمین هم‌زمان این توان از تمام پورت‌ها به ظرفیت واقعی پاور داخلی و طراحی مدار بستگی دارد. برای نمونه، توان موردنیاز ۲۴ پورت با بار ۳۰ وات، برابر با ۷۲۰ وات است. بنابراین ظرفیت توان کل دستگاه باید پیش از استفاده در بار کامل تأیید شود.

۵. حداکثر فاصله انتقال برق و داده از طریق کابل شبکه چقدر است؟

در یک لینک استاندارد اترنت، طول معمول هر مسیر کابل‌کشی مسی تا ۱۰۰ متر است. فاصله عملی تغذیه تجهیزات علاوه بر طول کابل، به نوع کابل، مقاومت هادی‌ها، توان مصرفی تجهیز، افت ولتاژ و شرایط نصب بستگی دارد.

۶. آیا می‌توان دوربین مداربسته و رادیوهای وایرلس را به این دستگاه متصل کرد؟

بله؛ به شرطی که ولتاژ، قطبیت، روش تغذیه، توان مصرفی و نوع PoE تجهیزات با خروجی دستگاه سازگار باشد. پیش از اتصال تجهیزات، مشخصات فنی هر دو دستگاه را بررسی کنید. (بصورت هم زمان نمی شود زیرا رادیوهای میکروتیک برق 24 ولت DC استفاده میکنند و دوربین مداربسته 48 ولت DC استفاده میکنند، باید برای دوربین مداربسته پچ پنل PoE جداگانه با ولتاژ 48 ولت DC تهیه و نصب کرد)

۷. آیا این دستگاه برای نصب در رک شبکه مناسب است؟

بله؛ این مدل با طراحی رکمونت ۱U و عرض استاندارد ۱۹ اینچ معرفی شده است و برای نصب در رک‌های شبکه طراحی شده است.

۸. آیا رابط مدیریتی می‌تواند تجهیزات را از راه دور خاموش و روشن کند؟

بله؛ این دستگاه مجهز به رابط مدیریت تحت شبکه (Web/CLI) است که به مدیر شبکه اجازه می‌دهد جریان برق (PoE) خروجی روی هر پورت را به صورت مجزا از راه دور قطع (Off) یا وصل (On) کند. این قابلیت برای ری‌استارت سخت‌افزاری تجهیزاتی مانند رادیوهای میکروتیک در پاپ‌سایت‌های دوردست کاربرد دارد.

دریافت مشاوره برای انتخاب پچ پنل PoE مناسب

برای انتخاب پچ پنل PoE متناسب با پروژه خود، تعداد تجهیزات، ولتاژ ورودی و توان مصرفی آن‌ها را مشخص کنید. کارشناسان PoELAND می‌توانند در بررسی مشخصات فنی و انتخاب مدل مناسب برای شبکه‌های دوربین مداربسته، رادیویی و سازمانی راهنمایی‌تان کنند. برای مشاهده سایر محصولات، به وب‌سایت PoELAND مراجعه کنید: https://poeland.ir
