پچ پنل PoE گیگابیتی ۲۴ پورت PoELAND-20024G؛ انتقال هم‌زمان دیتا و برق در شبکه‌های حرفه‌ای

پچ پنل PoE گیگابیتی ۲۴ پورت مدل PoELAND-20024G یک راهکار متمرکز برای انتقال هم‌زمان اطلاعات شبکه و برق موردنیاز تجهیزات سازگار با PoE است. این محصول با برخورداری از ۲۴ پورت ورودی دیتا و ۲۴ پورت خروجی دیتا و برق، امکان برق‌رسانی به تجهیزات شبکه را بدون نیاز به تعویض سوئیچ اترنت موجود فراهم می‌کند. این پچ پنل PoE گیگابیت برای زیرساخت‌های شبکه‌ای طراحی شده است که در آن‌ها تعداد زیادی دوربین تحت شبکه، رادیو وایرلس، اکسس پوینت یا سایر تجهیزات شبکه باید به‌صورت متمرکز تغذیه شوند. پشتیبانی از ارتباط اترنت با سرعت ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه، آن را به گزینه‌ای مناسب برای شبکه‌های گیگابیتی سازگار با مشخصات دستگاه تبدیل می‌کند. در مدل PoELAND-20024G، مجموعاً ۴۸ درگاه RJ45 در نظر گرفته شده است: ۲۴ درگاه برای دریافت اطلاعات از سوئیچ شبکه و ۲۴ درگاه برای ارسال هم‌زمان دیتا و برق به تجهیزات مقصد. همچنین، نشانگرهای LED مجزا وضعیت اتصال هر پورت را قابل مشاهده می‌کنند.

مشخصات برجسته پچ پنل PoELAND-20024G

• تعداد پورت خروجی PoE: ۲۴ پورت
• تعداد پورت ورودی دیتا: ۲۴ پورت
• تعداد کل درگاه‌های RJ45: ۴۸ عدد
• سرعت انتقال اطلاعات: 10/100/1000 Mbps
• ولتاژ خروجی قابل استفاده: ۲۴ یا ۴۸ ولت DC، مطابق پیکربندی دستگاه
• توان اعلام‌شده برای هر پورت: حداکثر ۳۰ وات
• نوع نصب: رک‌مونت
• کاربرد: تغذیه متمرکز تجهیزات شبکه، دوربین‌های IP و تجهیزات وایرلس سازگار



پچ پنل PoE چیست و چه کاربردی دارد؟

پچ پنل PoE یا PoE Injector Hub دستگاهی برای تزریق برق به مسیر کابل شبکه است که امکان انتقال هم‌زمان داده و انرژی الکتریکی را به تجهیزات سازگار فراهم می‌کند. در بسیاری از شبکه‌ها، سوئیچ موجود فقط وظیفه انتقال دیتا را بر عهده دارد و قابلیت تأمین برق از طریق اترنت را ندارد. در چنین شرایطی، استفاده از پچ پنل PoE می‌تواند راهکاری کاربردی برای اضافه کردن قابلیت برق‌رسانی به زیرساخت موجود باشد. در این ساختار، پورت‌های ورودی دیتا به سوئیچ شبکه متصل می‌شوند و پورت‌های خروجی PoE از طریق کابل شبکه به تجهیزات مقصد اتصال پیدا می‌کنند. برق مورد نیاز نیز از منبع تغذیه DC سازگار تأمین می‌شود. به این ترتیب، با استفاده از پچ پنل PoE گیگابیتی ۲۴ پورت PoELAND-20024G می‌توان کابل‌کشی، توزیع برق و مدیریت اتصالات شبکه را در یک ساختار متمرکز و منظم پیاده‌سازی کرد.

معماری اتصال و عملکرد PoELAND-20024G

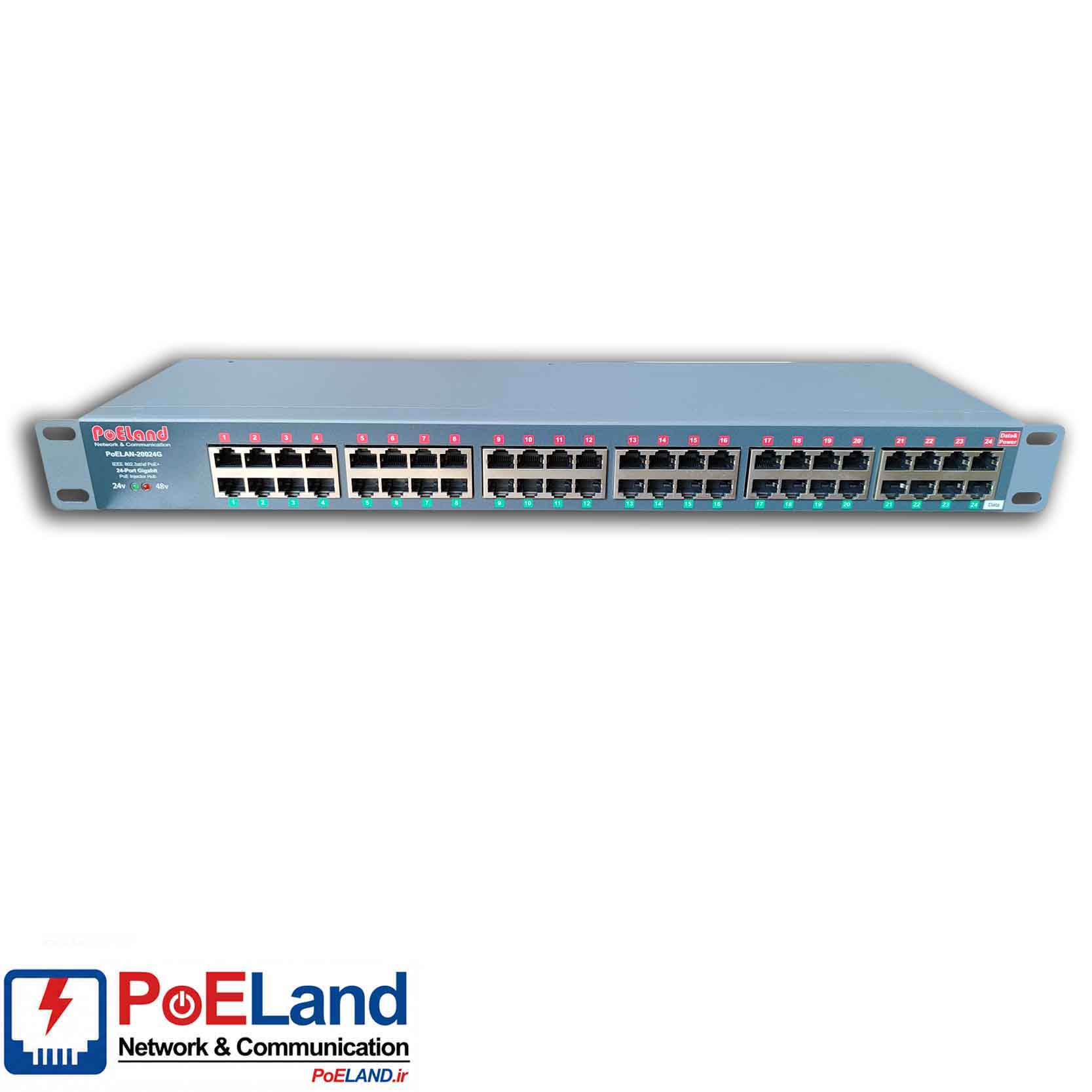

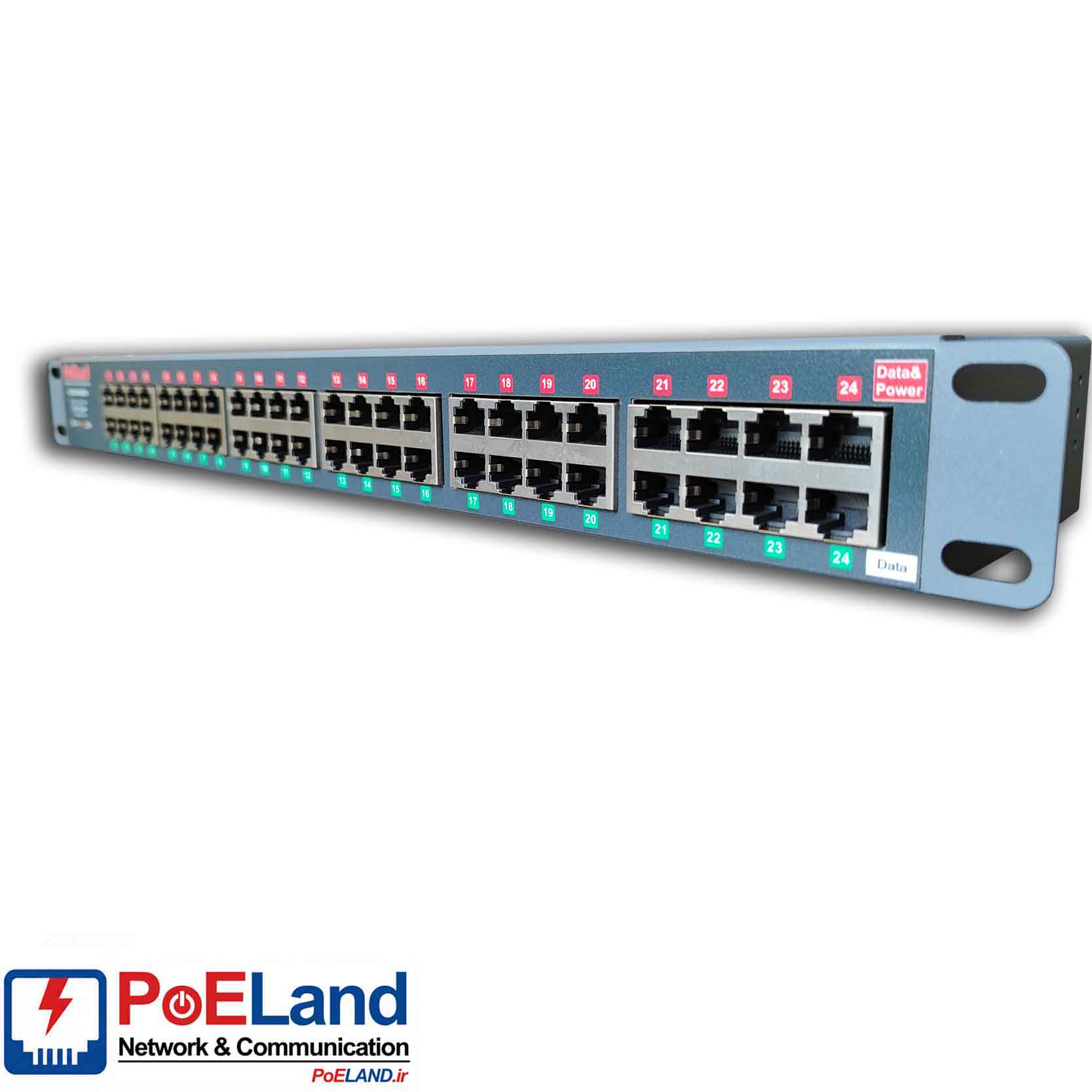

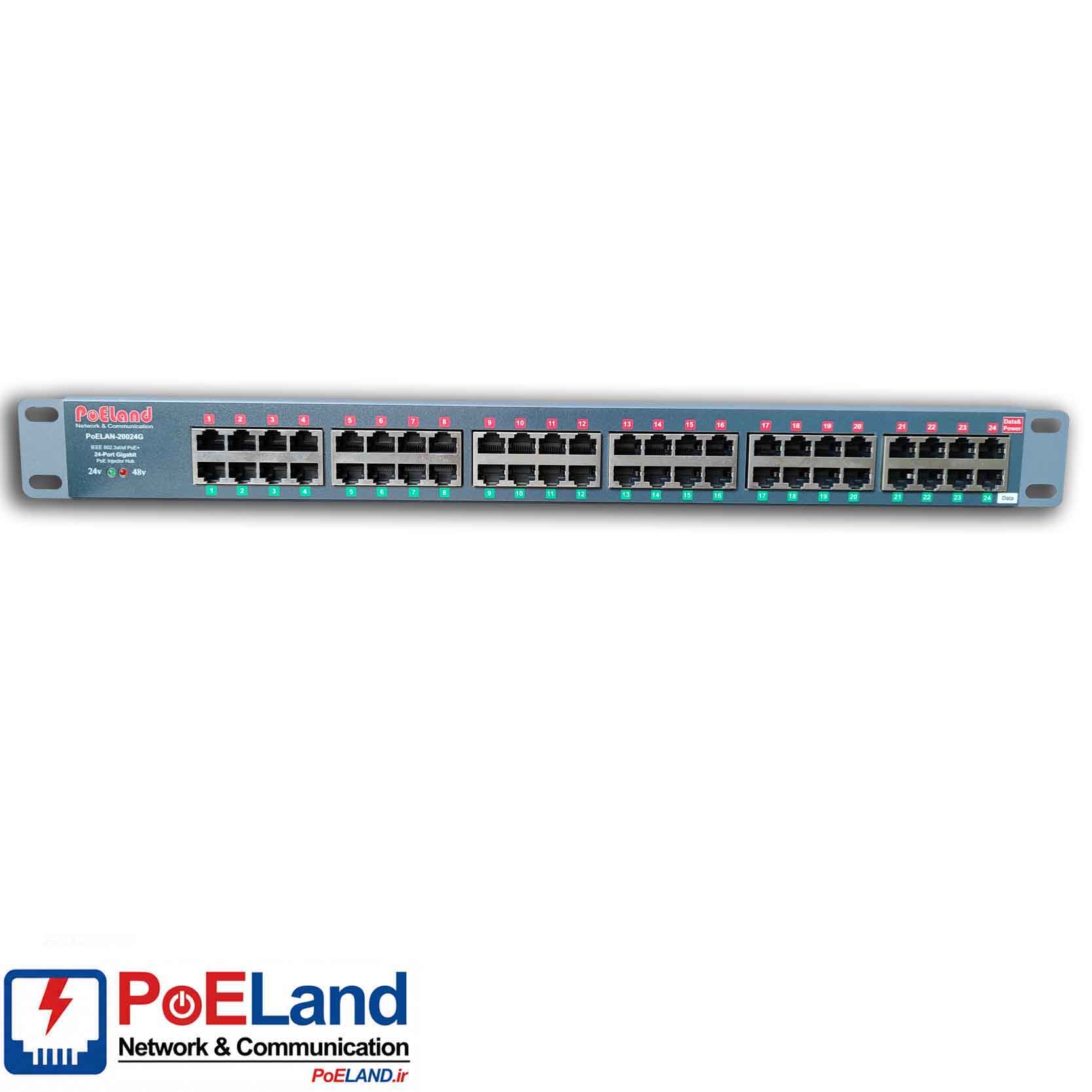

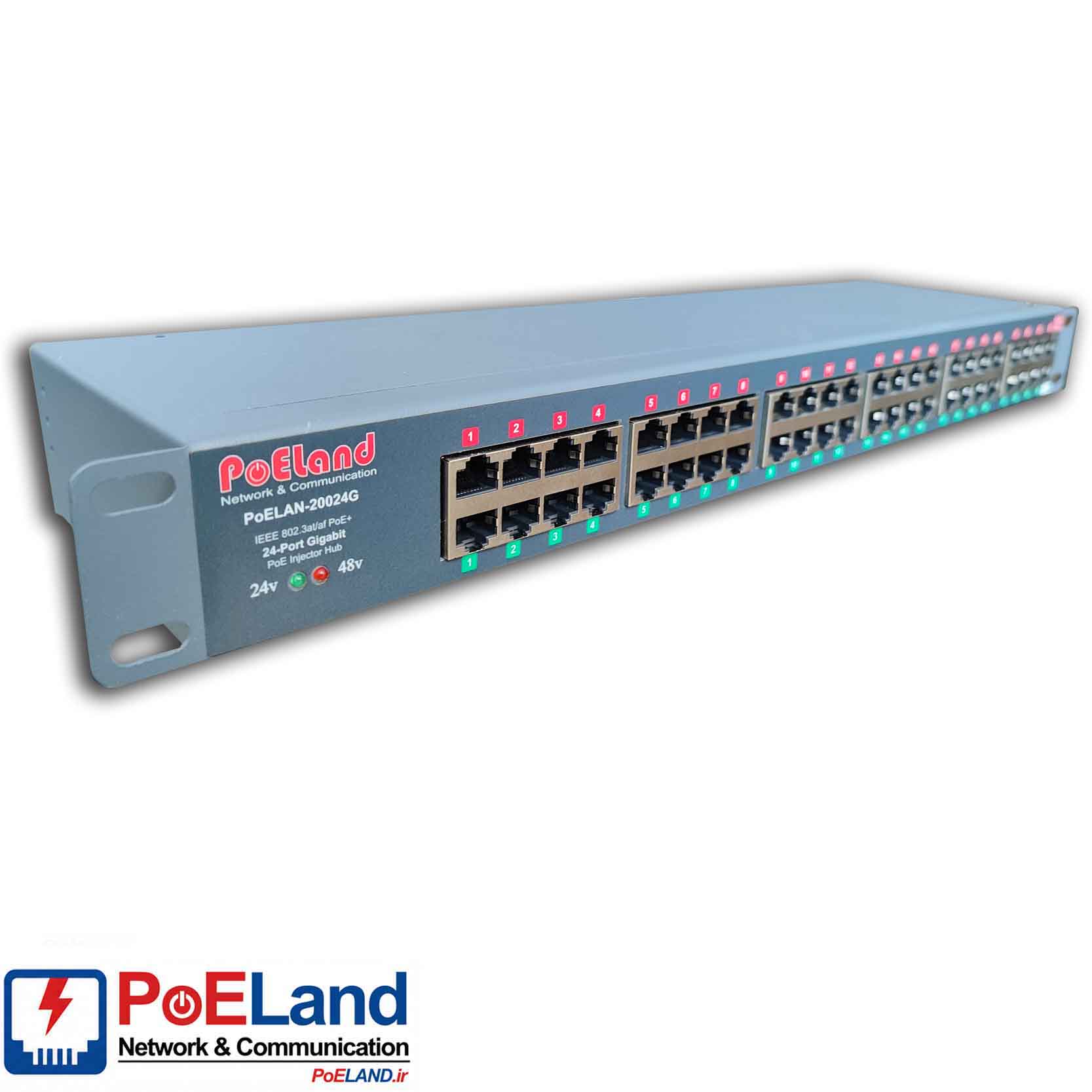

در طراحی شبکه با استفاده از این پچ پنل، مسیر انتقال دیتا و برق به شکل زیر است: سوئیچ شبکه ← ورودی Data پچ پنل ← خروجی PoE ← کابل شبکه ← تجهیز مقصد منبع تغذیه DC نیز مطابق طراحی دستگاه به بخش تغذیه پچ پنل متصل می‌شود تا انرژی موردنیاز پورت‌های خروجی را تأمین کند. در پنل جلویی دستگاه، ۲۴ پورت ورودی دیتا و ۲۴ پورت خروجی PoE قرار دارند. این ساختار، اتصال تجهیزات را ساده‌تر کرده و امکان تفکیک مسیر ورودی اطلاعات از خروجی ترکیبی برق و دیتا را فراهم می‌کند.

چرا پچ پنل PoE گیگابیتی ۲۴ پورت انتخاب مناسبی برای شبکه‌های حرفه‌ای است؟

۱. انتقال اطلاعات با سرعت گیگابیت

یکی از ویژگی‌های مهم PoELAND-20024G، پشتیبانی از ارتباط اترنت 10/100/1000 Mbps است. این قابلیت برای زیرساخت‌هایی اهمیت دارد که به ارتباط گیگابیتی نیاز دارند؛ از جمله شبکه‌های انتقال تصویر، تجهیزات وایرلس پرظرفیت و ارتباطات سازمانی. برای دستیابی به سرعت یک گیگابیت، تمام اجزای مسیر شامل سوئیچ، پچ پنل، کابل‌کشی و تجهیز مقصد باید از این سرعت پشتیبانی کنند.

۲. تجمیع برق‌رسانی در یک نقطه

استفاده از یک PoE Injector Hub 24 Port امکان متمرکز کردن اتصالات و توزیع برق تجهیزات را فراهم می‌کند. به‌جای استفاده از آداپتورهای پراکنده برای هر دستگاه، می‌توان برق‌رسانی را با یک منبع تغذیه مناسب و متناسب با ظرفیت کل سیستم طراحی کرد. این روش می‌تواند به نظم بیشتر رک، سهولت عیب‌یابی و کاهش پیچیدگی کابل‌کشی کمک کند.

۳. نصب رک‌مونت و مدیریت بهتر کابل‌ها

ساختار رک‌مونت محصول برای نصب در رک‌های استاندارد شبکه مناسب است و به سازمان‌دهی اتصالات کمک می‌کند. این ویژگی در اتاق‌های سرور، مراکز مانیتورینگ، زیرساخت‌های نظارتی و سایت‌های مخابراتی که تعداد زیادی کابل شبکه دارند، اهمیت ویژه‌ای دارد.

4. امکان استفاده از سوئیچ شبکه موجود

در صورتی که سوئیچ فعلی شبکه قابلیت PoE نداشته باشد، می‌توان از پچ پنل PoE برای تزریق برق به مسیر خروجی استفاده کرد؛ بنابراین، در بسیاری از کاربردها نیازی به جایگزینی سوئیچ فعلی صرفاً برای اضافه کردن قابلیت برق‌رسانی نیست.

کاربردهای پچ پنل PoE گیگابیتی ۲۴ پورت

پچ پنل PoE مدل PoELAND-20024G برای شبکه‌هایی مناسب است که به اتصال متمرکز چندین تجهیز و تأمین برق آن‌ها نیاز دارند. کاربرد نهایی به ولتاژ، توان، قطبیت و استاندارد موردنیاز دستگاه مقصد بستگی دارد.

شبکه‌های دوربین مداربسته تحت شبکه

در پروژه‌های نظارت تصویری، دوربین‌های IP برای انتقال تصویر به شبکه متصل می‌شوند و بسیاری از مدل‌ها قابلیت دریافت برق از طریق کابل اترنت را دارند. استفاده از پچ پنل PoE می‌تواند توزیع برق و اتصالات این دوربین‌ها را در رک متمرکز کند.

رادیوهای وایرلس و تجهیزات مخابراتی

در شبکه‌های بی‌سیم، رادیوهای فضای باز و تجهیزات لینک وایرلس ممکن است در فاصله‌ای از رک نصب شوند. در صورت سازگاری ولتاژ، قطبیت و روش تغذیه، پچ پنل PoE می‌تواند برق موردنیاز این تجهیزات را از طریق کابل شبکه تأمین کند.

اکسس پوینت‌های شبکه

در شبکه‌های اداری، تجاری و سازمانی، اکسس پوینت‌ها در سقف، راهرو یا نقاط مختلف ساختمان نصب می‌شوند. استفاده از برق‌رسانی از طریق کابل شبکه می‌تواند نیاز به آداپتور جداگانه در محل نصب را کاهش دهد؛ مشروط بر اینکه مشخصات PoE اکسس پوینت با خروجی دستگاه مطابقت داشته باشد.

تلفن‌های IP و VoIP

برخی تلفن‌های تحت شبکه قابلیت دریافت برق از طریق Ethernet را دارند. پیش از اتصال تلفن IP به خروجی این پنل، باید نوع تغذیه موردنیاز آن بررسی شود؛ زیرا همه تلفن‌های VoIP با تمام روش‌های Passive PoE یا ولتاژهای خروجی سازگار نیستند.

آیفون‌های تصویری تحت شبکه و سایر تجهیزات اترنت

در صورت پشتیبانی تجهیز از روش تغذیه و مشخصات الکتریکی پنل، می‌توان از آن برای برق‌رسانی به برخی تجهیزات ارتباطی و کنترلی تحت شبکه نیز استفاده کرد.

تفاوت پچ پنل PoE گیگابیتی با سوئیچ PoE چیست؟

پچ پنل PoE اینجکتوری و سوئیچ PoE هر دو می‌توانند برق و اطلاعات را از طریق کابل شبکه منتقل کنند؛ اما نحوه عملکرد آن‌ها متفاوت است. پچ پنل PoE اینجکتوری معمولاً برای تزریق برق به اتصالات شبکه استفاده می‌شود و به یک سوئیچ جداگانه برای مدیریت و انتقال داده نیاز دارد. در مقابل، سوئیچ PoE علاوه بر تأمین برق تجهیزات سازگار، وظیفه سوئیچینگ و انتقال ترافیک شبکه را نیز بر عهده دارد. اگر سوئیچ شبکه فعلی از نظر تعداد پورت و عملکرد پاسخ‌گوی نیاز پروژه باشد، پچ پنل PoE می‌تواند گزینه‌ای برای افزودن قابلیت برق‌رسانی باشد. در پروژه‌هایی که به مدیریت متمرکز پورت‌های PoE، قابلیت‌های نرم‌افزاری و کنترل‌های پیشرفته نیاز دارند، باید مشخصات سوئیچ PoE مدیریتی نیز بررسی شود.

انتخاب منبع تغذیه مناسب برای پچ پنل PoE ۲۴ پورت

انتخاب منبع تغذیه یکی از مهم‌ترین مراحل طراحی شبکه با پچ پنل PoE است. ظرفیت منبع تغذیه باید بر اساس مصرف واقعی تجهیزات، توان خروجی موردنیاز، افت ولتاژ کابل و محدودیت‌های دستگاه تعیین شود. برای مثال، اگر ۲۴ تجهیز هرکدام به حداکثر ۳۰ وات توان نیاز داشته باشند، مجموع توان موردنیاز در حالت حداکثر مصرف برابر است با: ۲۴ × ۳۰ وات = ۷۲۰ وات

حداکثر فاصله انتقال برق و دیتا در پچ پنل PoE چقدر است؟

در یک کانال استاندارد اترنت مسی، طول لینک معمولاً تا ۱۰۰ متر در نظر گرفته می‌شود. با این حال، امکان برق‌رسانی پایدار در این فاصله به مشخصات کابل، سطح مقطع هادی، مقاومت کابل، جریان مصرفی تجهیز و افت ولتاژ بستگی دارد. در پروژه‌هایی با کابل‌کشی نزدیک به ۱۰۰ متر یا مصرف توان بالا، لازم است افت ولتاژ در مسیر بررسی شود. استفاده از کابل شبکه با کیفیت مناسب و رعایت استانداردهای کابل‌کشی، نقش مهمی در عملکرد پایدار سیستم دارد. نکته: فاصله قابل‌پشتیبانی برای انتقال دیتا الزاماً به معنی تضمین تأمین توان موردنیاز تمام تجهیزات در همان فاصله نیست.

آیا پچ پنل PoELAND-20024G از استاندارد IEEE 802.3af/at پشتیبانی می‌کند؟

پشتیبانی از استانداردهای IEEE 802.3af، IEEE 802.3at یا IEEE 802.3bt باید بر اساس مشخصات فنی واقعی محصول تأیید شود. عبارت «PoE» به‌تنهایی تضمین نمی‌کند که دستگاه با تمام تجهیزات PoE استاندارد سازگار است. این بررسی به‌ویژه برای دوربین‌های مداربسته، رادیوهای وایرلس و تجهیزات شبکه گران‌قیمت اهمیت دارد؛ زیرا اتصال با ولتاژ یا قطبیت نامناسب می‌تواند به دستگاه آسیب برساند. برای دریافت راهنمایی تخصصی، می‌توانید با کارشناسان ما از طریق بخش «تماس با ما» در ارتباط باشید.

پرسش‌های متداول درباره پچ پنل PoE گیگابیتی ۲۴ پورت PoELAND-20024G

پچ پنل PoE گیگابیتی ۲۴ پورت چه کاری انجام می‌دهد؟

این دستگاه برق و اطلاعات شبکه را از طریق اتصالات اترنت به تجهیزات سازگار منتقل می‌کند. مدل PoELAND-20024G دارای ۲۴ ورودی دیتا و ۲۴ خروجی PoE است و برای نصب متمرکز اتصالات شبکه در رک کاربرد دارد.

آیا پچ پنل PoELAND-20024G از سرعت یک گیگابیت پشتیبانی می‌کند؟

بله، طبق مشخصات اعلام‌شده، این مدل از سرعت‌های ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه پشتیبانی می‌کند. برای دستیابی به سرعت گیگابیت، سوئیچ، کابل و تجهیز مقصد نیز باید سازگار باشند.

آیا می‌توان از این پچ پنل برای ۲۴ دوربین مداربسته استفاده کرد؟

در صورت تطابق تعداد پورت‌ها، ولتاژ، توان مصرفی، استاندارد PoE و ظرفیت کل منبع تغذیه، امکان استفاده برای ۲۴ دوربین وجود دارد. پیش از نصب، توان مصرفی هر دوربین و مجموع بار سیستم باید محاسبه شود.

آیا این پچ پنل برای رادیوهای MikroTik مناسب است؟

بله، این موضوع به مدل دقیق رادیوی MikroTik و مشخصات تغذیه آن بستگی دارد. باید ولتاژ ورودی، قطبیت، توان مصرفی و روش PoE موردنیاز رادیو با مشخصات خروجی پنل مطابقت داشته باشد. سازگاری را نباید صرفاً بر اساس برند یا عبارت PoE فرض کرد. برای دریافت راهنمایی تخصصی، می‌توانید با کارشناسان ما از طریق بخش «تماس با ما» در ارتباط باشید.

برای ۲۴ تجهیز با مصرف ۳۰ وات چه منبع تغذیه‌ای لازم است؟

در صورت مصرف هم‌زمان ۳۰ وات برای هر ۲۴ تجهیز، توان خروجی موردنیاز مجموعاً ۷۲۰ وات است. منبع تغذیه باید این بار را با حاشیه اطمینان مناسب تأمین کند.

آیا پچ پنل PoE جایگزین سوئیچ شبکه می‌شود؟

خیر. پچ پنل PoE اینجکتوری معمولاً برق را به مسیر شبکه اضافه می‌کند، اما برای انتقال و سوئیچینگ داده همچنان به سوئیچ شبکه نیاز است؛ مگر اینکه دستگاه موردنظر قابلیت سوئیچینگ داخلی مستقلی داشته باشد.

تفاوت پچ پنل PoE گیگابیتی با مدل Fast Ethernet چیست؟

مدل گیگابیتی از سرعت‌های ۱۰، ۱۰۰ و ۱۰۰۰ مگابیت بر ثانیه پشتیبانی می‌کند؛ در حالی که مدل Fast Ethernet معمولاً به سرعت‌های ۱۰ و ۱۰۰ مگابیت بر ثانیه محدود است. انتخاب بین این دو مدل باید بر اساس پهنای باند موردنیاز تجهیزات و زیرساخت شبکه انجام شود. خرید پچ پنل PoELAND-20024F کلیک کنید.

خرید پچ پنل PoE گیگابیتی ۲۴ پورت PoELAND-20024G

اگر برای شبکه خود به راهکاری متمرکز جهت تزریق برق و انتقال اطلاعات نیاز دارید، پچ پنل PoE گیگابیتی ۲۴ پورت PoELAND-20024G می‌تواند یکی از گزینه‌های قابل بررسی برای زیرساخت‌های نظارتی، وایرلس و شبکه‌های سازمانی باشد. پیش از انتخاب نهایی، تعداد تجهیزات، سرعت موردنیاز شبکه، ولتاژ تغذیه، توان هر پورت، ظرفیت کل منبع تغذیه و استاندارد PoE دستگاه‌های مقصد را مشخص کنید تا محصول متناسب با نیاز پروژه انتخاب شود. جهت دریافت مشاوره تخصصی و رایگان، با کارشناسان ما تماس حاصل فرمایید. PoELAND؛ راهکارهای تخصصی برای برق‌رسانی و توسعه زیرساخت شبکه برای مشاهده سایر محصولات، به صفحه محصولات PoELAND مراجعه کنید.
