نحوه نصب پچ پنل POE
1- نحوه نصب پچ پنل POE به صورت دسکتاپ
مرحله 1: پایه ها یا براکت های پچ پنل PoE وصل کنید.
مرحله 2: PoE Injector Hub را روی دسکتاپ یا قفسه نزدیک منبع برق AC قرار دهید.
مرحله 3: فضای تهویه کافی را بین PoE Injector Hub و اشیاء اطراف نگه دارید.
مرحله 4: PoE Injector Hub خود را به دستگاه های مجهز به شبکه 802.3af (PD) و سوئیچ متصل کنید.
الف. یک سر کابل شبکه استاندارد را به درگاه های RJ-45 10/100/1000 پشته بالایی در جلوی پچ پنل PoE وصل کنید.
ب. سر دیگر کابل را به دستگاه های دارای 802.3 (PD) مانند تلفن IP، نقطه دسترسی بی سیم، دوربین IP، تقسیم کننده یا سوئیچ و غیره وصل کنید.
ج. یک سر کابل شبکه استاندارد را به پورت 10/100/1000 RJ-45 10/100/1000 RJ-45 در قسمت جلوی PoE Injector Hub متصل کنید.
د. سر دیگر کابل را به پورت سوییچ وصل کنید.
مرحله 5: منبع تغذیه PoE Injector Hub.
الف. یک سر کابل برق را به پچ پنل PoE وصل کنید.
ب. دوشاخه برق یا کابل برق را به یک پریز دیواری استاندارد وصل کنید.
هنگامی که PoE Injector Hub برق دریافت می کند، LED Power باید سبز ثابت باقی بماند.
2- نصب پچ پنل PoE رکمونت :
برای نصب PoE Injector Hub در یک رک استاندارد 19 اینچی، دستورالعمل‌های شرح داده شده در زیر را دنبال کنید.
مرحله 1: پچ پنل PoE خود را روی یک سطح صاف سخت قرار دهید، به طوری که پانل جلویی در سمت جلو قرار گرفته است.
مرحله 2: یک براکت های پچ پنل PoE با پیچ های عرضه شده متصل به بسته وصل کنید.
تصویر نحوه اتصال براکت ها را به یک طرف PoE Injector Hub نشان می دهد.
باید از پیچ های ارائه شده به همراه براکت های نصب استفاده کنید. آسیب وارد شده به قطعات در اثر استفاده از پیچ های نادرست، گارانتی را باطل می کند.
مرحله 3: براکت ها را محکم ببندید.
مرحله 4: همین مراحل را دنبال کنید تا براکت دوم را به طرف مقابل وصل کنید.

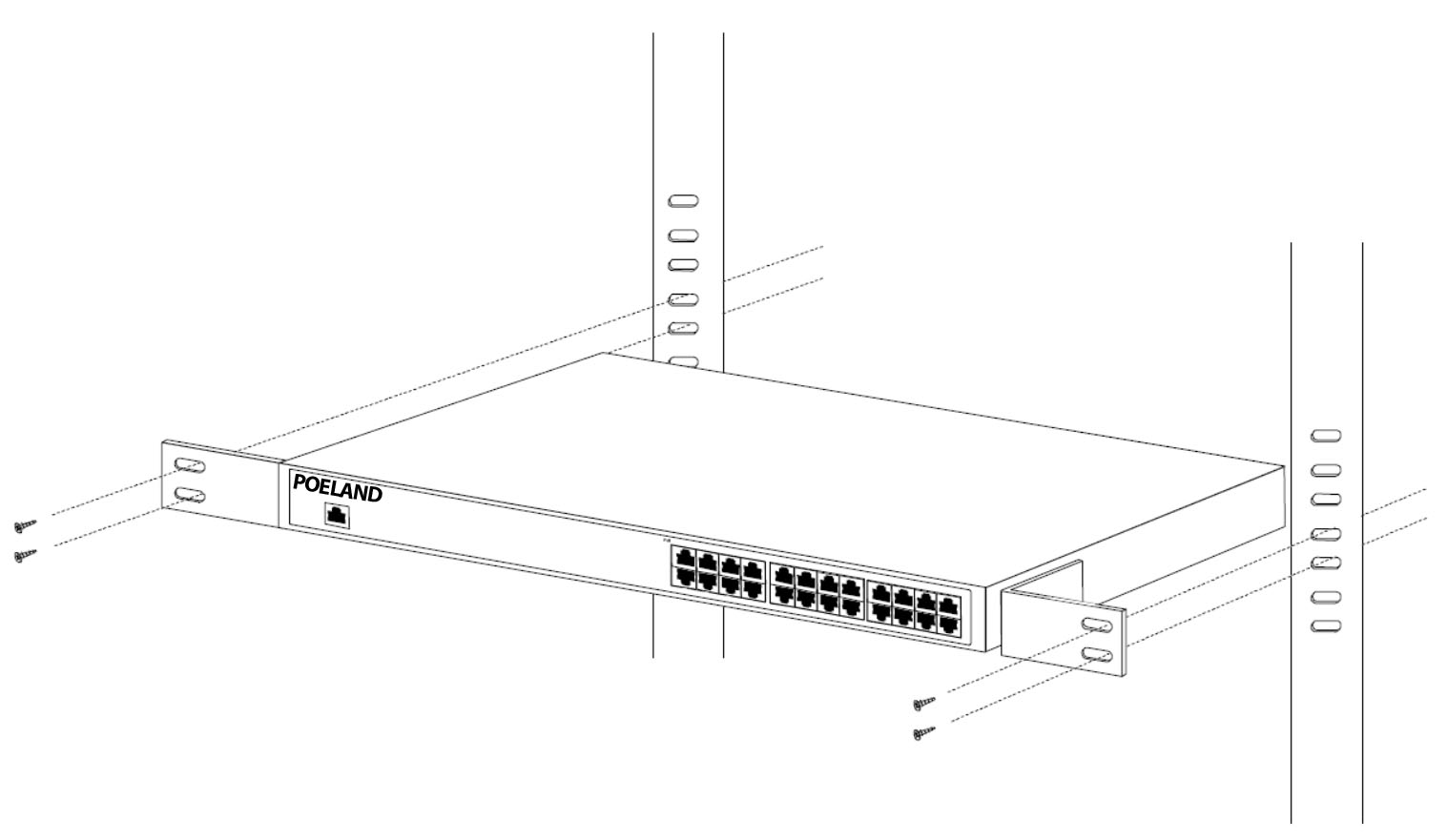

مرحله 5: پس از اتصال براکت ها به انژکتور، از پیچ های مناسب برای اتصال محکم براکت ها به قفسه استفاده کنید، همانطور که در شکل زیر نشان داده شده است.
آموزش نصب پچ پنل POE در رک
نصب کاربردی پچ پنل POE شبکه
PoE Injector Hub تجهیزاتی با عملکرد سوئیچینگ داده بین پورت های داده نیست. برای تزریق توان PoE و انتقال بسته‌های داده به PD، PoE Injector Hub معمولاً به یک سوئیچ اترنت پیوند داده می‌شود. به طور معمول، Mid-Span Injector بین سوئیچ Ethemet معمولی و PD ها نصب می شود و بیشتر در نزدیکی سمت سوئیچ اترنت قرار دارد.
برای نصب PoE Injector Hub در یک محیط شبکه، به سادگی مراحل زیر را انجام دهید:
مرحله 1: PoE Injector Hub را روشن کنید و کابل RJ-45 را از پورت “Data” به پورت سوییچ Ethemet وصل کنید.
مرحله 2: کابل RJ-45 را از پورت های “Data + Power” به PD ها مانند تلفن VoIP، دوربین IP وصل کنید.
مرحله 3: وضعیت پیوند را در سوئیچ PD و Ethemet بررسی کنید، هنگامی که پچ پنل POE شروع به ارائه برق 48 ولتی یا 24 ولتی از طریق کابل های RJ-45 به PD کرد، چراغ PoE In-Use PoE Injector Hub روشن می شود.
آموزش نصب پچ پنل POE
نصب برنامه شبکه
PoE Injector Hub از حالت Data Passive پشتیبانی می کند، به این معنی که حتی PoE Injector Hub به صورت دستی خاموش می شود، داده های بین پورت “DATA” و پورت “DATA & PWR” همچنان می توانند بدون از دست رفتن داده ها منتقل شوند.
