معرفی و آشنایی با استانداردهای +PoE و وات در پچ پنل PoE
آشنایی با استانداردهای PoE و وات در پچ پنل +PoE فناوری PoE (Power over Ethernet) به PSE (Power Sourcing Equipment) اجازه می دهد تا از کابل های اترنت برای انتقال همزمان برق و داده به (Powered Device)PD (دستگاه برقی مانند دوربین های IP و تلفن های VoIP یا رادیوهای میکروتیک بیسیم) استفاده کند که می تواند اجرای کابل کشی را ساده کند . صرفه جویی در هزینه استانداردهای مختلف PoE مانند IEEE802.3af، 802.3at و 802.3bt توسط IEEE (موسسه مهندسین برق و الکترونیک) برای تنظیم میزان توان تحویلی به آن PD ها (Powered Device) شود.
چقدر در مورد آن استانداردهای PoE و وات PoE می دانید؟ در این مقاله قصد داریم شما را استاندارد های PoE و میزان مصرف توان پچ پنل های PoE را شرح دهیم.
معرفی استانداردهای PoE
استانداردهای PoE در سه نوع هستند:
IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt.
این استانداردها حداقل توانی را که تجهیزات منبع تغذیه (PSE) می توانند ارائه کنند و حداکثر توانی که دستگاه های Powered Devices (PD) انتظار دریافت خواهند داشت را تعریف می کنند.
1. IEEE 802.3af (PoE استاندارد)
IEEE 802.3af که در محدوده ولتاژ 44-57 ولت کار می کند و جریانی بین 10-350 میلی آمپر دارد، حداکثر توان خروجی 15.4 وات را در هر پورت ارائه می دهد. به دلیل از دست دادن برق کابل اترنت، حداقل توان تضمینی موجود در PD 12.95 وات در هر پورت است. این استاندارد از دستگاه هایی مانند تلفن های VoIP و سنسورها پشتیبانی می کند.
2. IEEE 802.3at (PoE+)
به عنوان یک استاندارد به روز شده PoE+ با استاندارد IEEE 802.3at سازگار است. با ولتاژ تغذیه از 50 ولت تا 57 ولت و جریان تغذیه 10 تا 600 میلی آمپر کار می کند. PoE+ حداکثر 30 وات برق را در هر پورت PSE ارائه می کند و حداقل توان خروجی 25 وات را در هر پورت تضمین می کند. این استاندارد برای دستگاه هایی مانند نقاط دسترسی بی سیم یا رادیوهای بیسیم میکروتیک و سیستم های ویدئو کنفرانس مناسب است.
3. IEEE 802.3bt
IEEE 802.3bt آخرین استاندارد PoE است که دو نوع استاندارد توان/وات را تعریف می‌کند – نوع 3 و نوع 4. آنها حداکثر توان PoE را با ارائه توان بیشتر از طریق دو یا چند جفت کابل اترنت افزایش می‌دهند. در حالت های نوع 3 و نوع 4، PSE ها PD ها را شناسایی می کنند و توان را بر اساس حداکثر توان مورد نیاز PD ها تخصیص می دهند که در نتیجه یک سیستم تحویل توان پیشرفته ایجاد می شود. این استاندارد شامل پشتیبانی از 2.5GBASE-T، 5GBASE-T و 10GBASE-T خواهد بود در حالی که استانداردهای موجود حداکثر سرعت 1 گیگابیت بر ثانیه را دارند. این برای برنامه های کاربردی مانند لپ تاپ و روشنایی LED طراحی شده است.
آ. نوع 3 (PoE++)
نوع 3 که با نام PoE++ نیز شناخته می‌شود، می‌تواند حداکثر 60 وات در هر پورت PoE ارائه دهد (با اطمینان از حداقل 51 وات در هر پورت PD). برای تامین انرژی دستگاه هایی مانند اجزای سیستم های ویدئو کنفرانس مناسب است.
ب نوع 4 (PoE با توان بالا)
نوع 4 حداکثر توان خروجی 100 وات در هر پورت PoE را ارائه می دهد (با حداقل 71 وات در هر پورت PD). این سطح از تحویل انرژی برای دستگاه هایی مانند لپ تاپ و تلویزیون ایده آل است.
هر دو حالت IEEE 802.3bt با 802.3af و 802.3at سازگار هستند. جدول زیر مشخصات استانداردهای PoE از جمله وات PoE را به پایان می رساند.
| Name | IEEE Standard | PD Min. Power Per Port | PSE Max. Power Per Port | Cable Category | Power Over Pairs | Released Time |
|---|---|---|---|---|---|---|
| PoE | IEEE 802.3af | 12.95W | 15.4W | Cat5e | 2 pairs | 2003 |
| PoE+ | IEEE 802.3at | 25W | 30W | Cat5e | 2 pairs | 2009 |
| PoE++ | IEEE 802.3bt | 51W | 60W | Cat5e | 2 pairs class0-4, 4 pairs class5-6 | 2018 |
| PoE++ | IEEE 802.3bt | 71W | 100W | Cat5e | 4 pairs class7-8 | 2018 |
آشنایی با وات PoE

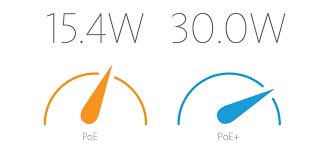

همانطور که در بالا ذکر شد، IEEE 802.3af حداکثر 15.4 وات در هر پورت را ارائه می دهد، در حالی که PoE+ حداکثر 30 وات را پشتیبانی می کند. این چالش هنگام برنامه ریزی برای اتصال چندین دستگاه به یک سوئیچ PoE/PoE+ ایجاد می شود. اطمینان از اینکه کل توان مورد نیاز این دستگاه ها از حداکثر توان سوئیچ تجاوز نمی کند ضروری است.
اما جای نگرانی نیست، سوئیچ های شبکه مدرن هوشمند هستند. هنگامی که یک دستگاه متصل است، به طور خودکار تشخیص می دهد که آیا با PoE یا PoE+ سازگار است. اگر دستگاهی با قابلیت PoE است که به 5 وات نیاز دارد، سوئیچ دقیقاً آن را تأمین می کند. اگر دستگاه به 20 وات نیاز دارد، سوئیچ افزایش می یابد. اما اگر دستگاهی را بدون قابلیت PoE وصل می کنید، مطمئن باشید سوئیچ فقط داده را تحویل می دهد.
چه مقدار وات PoE نیاز است؟
انرژی مورد نیاز دستگاه‌های شما به چیزی که متصل می‌کنید بستگی دارد. اکثر دستگاه‌ها مانند دوربین‌های امنیتی، تلفن‌های IP و APهای بیسیم (رادیو های میکروتیک) استاندارد، به بیش از 30 وات نیاز ندارند.
با این حال، برخی از دستگاه‌ها، مانند APهای (رادیوهای میکروتیک) بیسیم 802.11ac با چندین پورت USB ، برای حداکثر کارایی به بیش از 30 وات نیاز دارند. برای این موارد، پچ پنل های PoE+ راه حل هستند. به خاطر داشته باشید که برخی از دستگاه‌ها می‌توانند با استفاده از رادیوهای کمتر یا غیرفعال کردن ویژگی‌ها، با در دسترس بودن انرژی کمتر سازگار شوند.
انواع پچ پنل های PoE با توان های مختلف
| ورودی برق | توان PoE (wat) | ظرفیت پچ پنل PoE | تعداد پورت | استاندارد PoE | مدل |
| 12~54 ولت | 800 وات | 1 گیگابیت در هر پورت | 24 پورت | IEEE 802.3af/at/bt | پچ پنل 24 پورت گیگ مدل 521224 |
| 12~54 ولت | 480 وات | 1 گیگابیت در هر پورت | 16 پورت | IEEE 802.3af/at/bt | پچ پنل 16 پورت گیگ مدل 521216 |
| 12~54 ولت | 240 وات | 1 گیگابیت در هر پورت | 8 پورت | IEEE 802.3af/at/bt | پچ پنل 8 پورت گیگ مدل 521208 |
| 12~54 ولت | 480 وات | 100 مگابیت در هر پورت | 16 پورت | IEEE 802.3af/at | پچ پنل 16 پورت 10/100 مدل 522116 |
خلاصه
درک استانداردهای PoE و وات برای اتصال کارآمد دستگاه بسیار مهم است. با تطبیق نیازهای برق دستگاه خود با استاندارد PoE مناسب، عملکرد یکپارچه را تضمین می کنید. فناوری PoE کابل کشی پیچیده را ساده می کند و انعطاف پذیری را در انتقال برق فراهم می کند.
کاربرد پچ پنل poe
امیدواریم مقاله آشنایی با استانداردهای +PoE و وات در پچ پنل PoE مفید بوده باشد.
